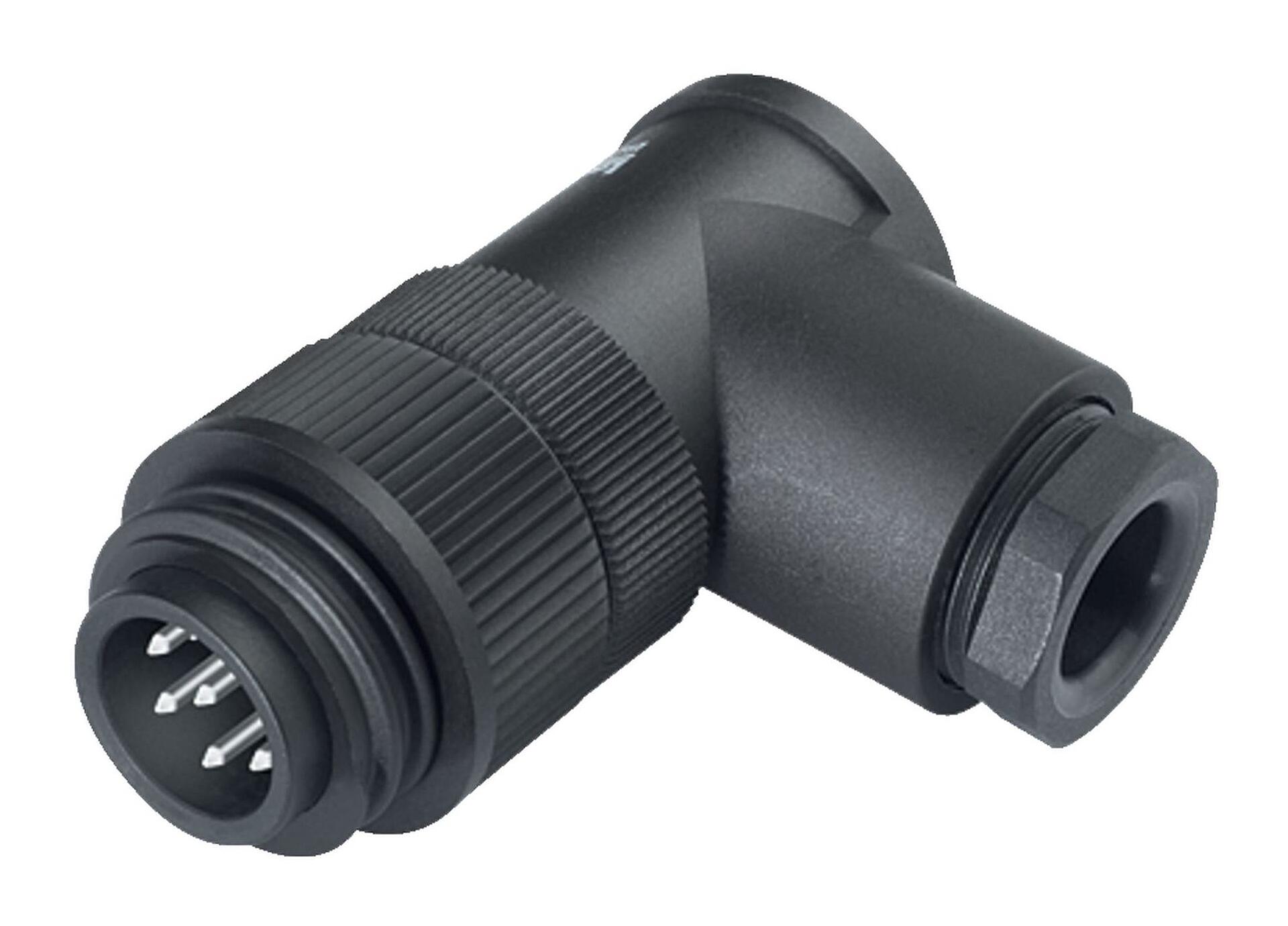

  4. RD24 弯角针头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接(压接触点必须单独订购), IP67, UL, ESTI+, VDE, PG 13.5
零件编号: 99 4201 215 07

RD24 弯角针头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接(压接触点必须单独订购), IP67, UL, ESTI+, VDE, PG 13.5

RD24, 系列 693, 电源连接器
可有芯数
产品对比
主要参数
更多折叠
型号 99 4201 215 07
连接器样式 弯角针头电缆连接器
版本 弯角针头电缆连接器
连接器锁定装置 螺钉
接线方式 压接(压接触点必须单独订购)
防护等级 IP67
导线截面积 点击这里了解更多信息
电缆出口直径 10.0-12.0mm
扭曲性 45° (8种编码选择)
工作温度 -40 °C / 100°C
插拨次数 > 500 插拔次数
重量 (gr) 36.84
客户关税号 85369010
原产国 DE
额定电压 250V
额定冲击电压 4000V
额定电流 10A (8A UL)
绝缘电阻 ≥ 1010 Ω
污染等级 3
过压类别 III
材料组 III
EMV合规性 非屏蔽
接触体材料 PBT (UL94V-0)
接触材料 取决于压接点 (附件)
REACH SVHC None (No pollutants)
SCIP号码 SCIP-number not available
批准书 UL, ESTI+, VDE
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
低电压指令 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 为防止意外打开连接器,当使用在有触碰危险的电压的电路中时,必须用合适的氰基丙烯酸酯粘合剂将外壳和连接器头之间的螺纹固定。这不适用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV电路中使用的连接器。
  4. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  5. 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
  6. 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
