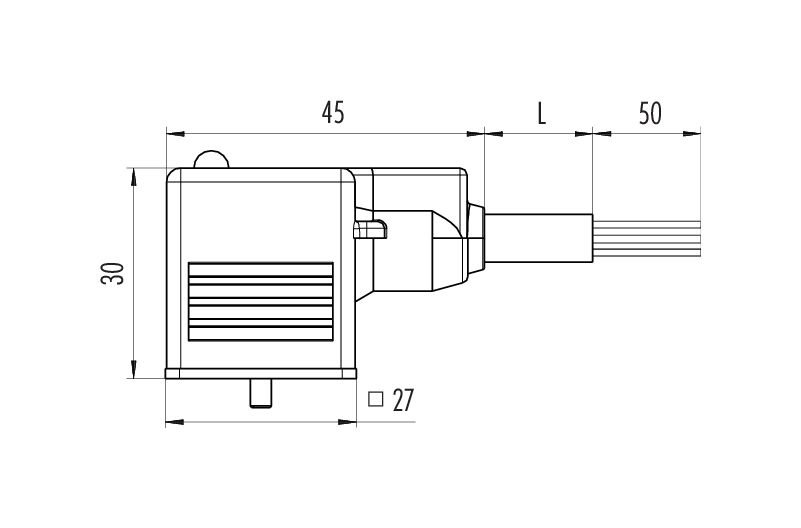

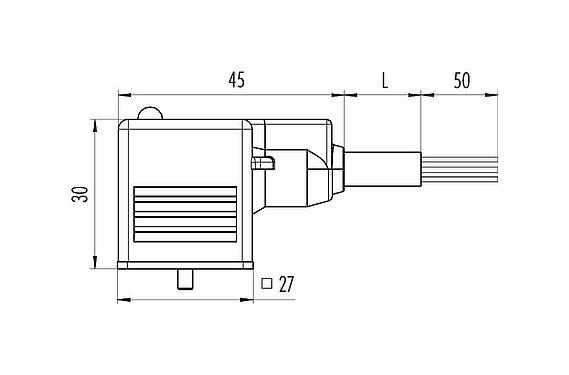

零件编号: 31 5235 300 000

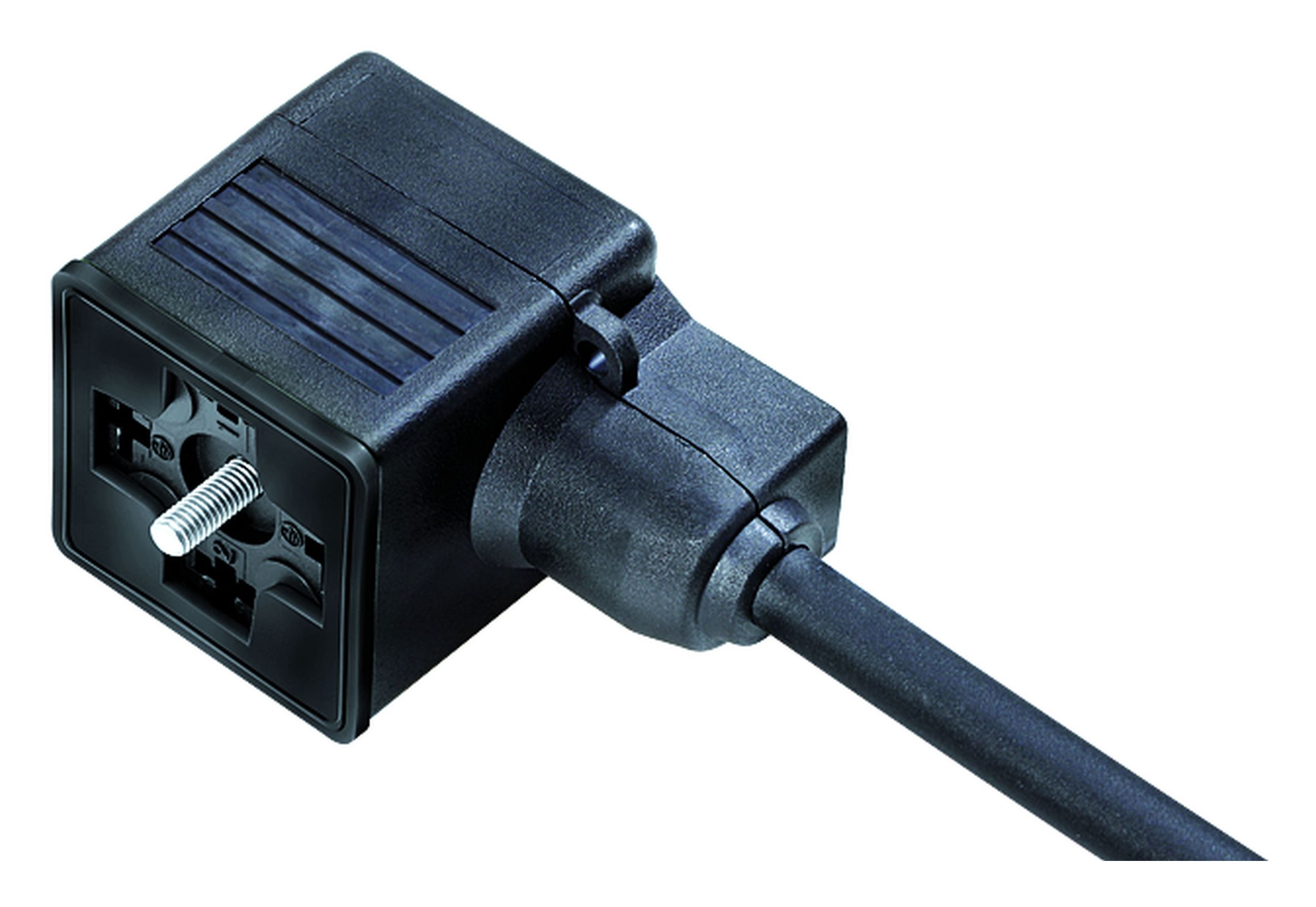

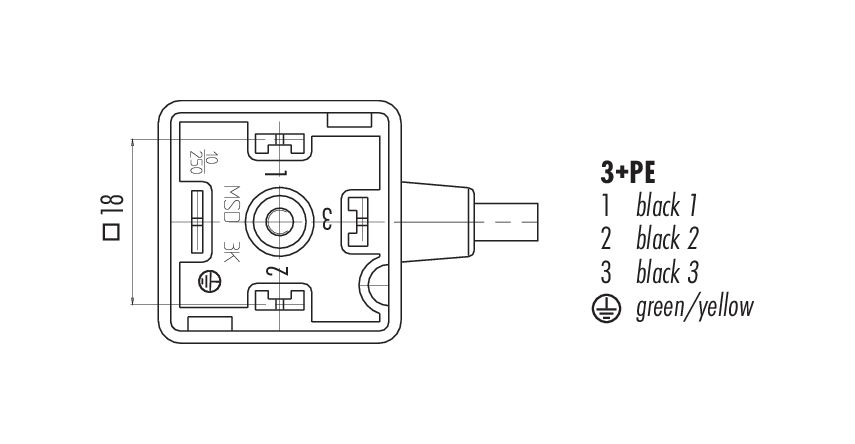

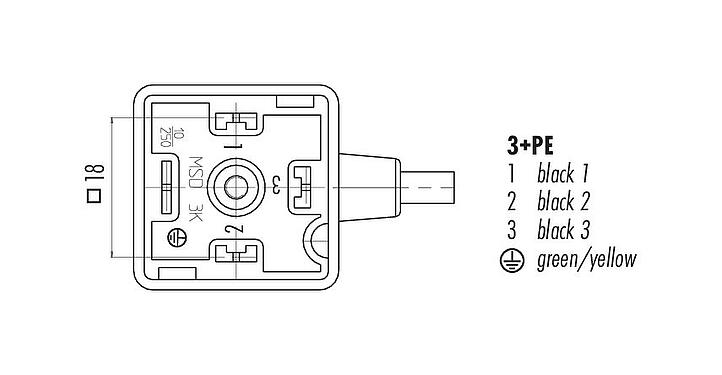

电磁阀插座, 极数: 3+PE, 非屏蔽, 预铸电缆, IP67, PUR, 黑色, 3m
A型, 系列 210, 自动化技术-电磁阀连接器
主要参数
更多折叠| 型号 |
31 5235 300 000
备选部件号: 31 1314 300 000
|
| 概述 |
请注意：在产品的老型号与新型号转换过程中， 技术规格上可能有微小的变化，详细情况请联系我们的客户，联系方式见网站右上方“联系我们”.
更多 |
| 连接器样式 | 电磁阀插座 |
| Type standard | DIN EN 175301-803 |
| 电缆长度 | 3m (其他长度可应要求提供) |
| 版本 | 电磁阀插座 |
| 连接器锁定装置 | 中央螺纹式 |
| 接线方式 | 预铸电缆 |
| 防护等级 | IP67 |
| 导线截面积 | 0.75mm² / AWG 18 |
| 工作温度 | -25 °C / 80°C |
| 插拨次数 | > 50 插拔次数 |
| 重量 (gr) | 238.10 |
| 客户关税号 | 85444290 |
| 原产国 | CZ |
电气参数
更多折叠| 额定电压 | 230V |
| 额定冲击电压 | 4000V |
| 额定电流 | 10.0A |
| 绝缘电阻 | ≥ 1010 Ω |
| 污染等级 | 3 |
| 过压类别 | III |
| 材料组 | I |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 外壳材料 | PBT |
| 接触体材料 | PA |
| 接触材料 | 铜锡（铜牌） |
| 接触面 | Sn (锡) |
| REACH SVHC |
None (No pollutants) |
| SCIP号码 | SCIP-number not available |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性声明
更多折叠| 低电压指令 | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| RoHS 指令 | 2011/65/EU (EN 50581:2012) |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆直径 | 6.0 mm |
| 外壳材料 | PUR |

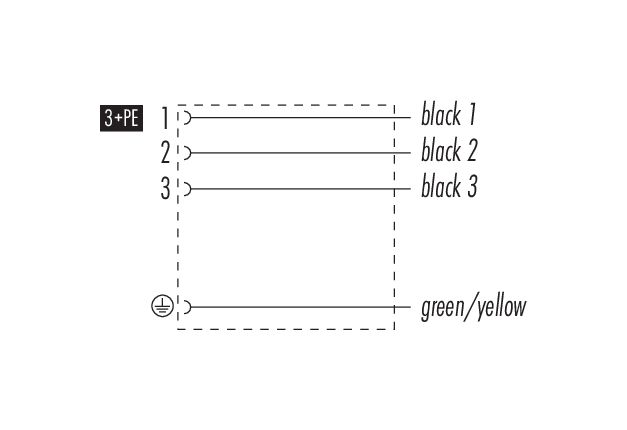

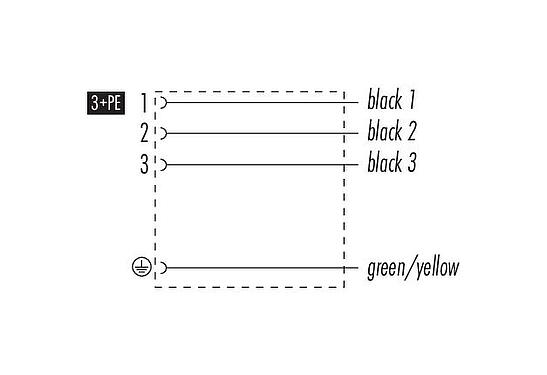

| 软线构造 | 4x0.75mm |
| 电缆颜色 | 黑色 |
| 其他特点 | |
| 無鹵素 | 是 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
