  4. 电磁阀插座, 极数: 2+2PE, 非屏蔽, 预铸电缆, IP67, PUR, 黑色, 电路 Z10, 带LED的PNP, 5m
零件编号: 31 5236 500 510

电磁阀插座, 极数: 2+2PE, 非屏蔽, 预铸电缆, IP67, PUR, 黑色, 电路 Z10, 带LED的PNP, 5m

A型, 系列 210, 自动化技术-电磁阀连接器
(标准长度为 2 米和 5 米 可根据要求提供其他长度)
产品对比
主要参数
更多折叠
型号 31 5236 500 510
备选部件号: 31 1313 500 510
概述
请注意:在产品的老型号与新型号转换过程中, 技术规格上可能有微小的变化,详细情况请联系我们的客户,联系方式见网站右上方“联系我们”.
更多
连接器样式 电磁阀插座
Type standard DIN EN 175301-803
电缆长度 5m (标准长度为 2 米和 5 米 可根据要求提供其他长度)
版本 电磁阀插座
连接器锁定装置 中央螺纹式
接线方式 预铸电缆
防护等级 IP67
导线截面积 0.75mm² / AWG 18
工作温度 -25 °C / 80°C
插拨次数 > 50 插拔次数

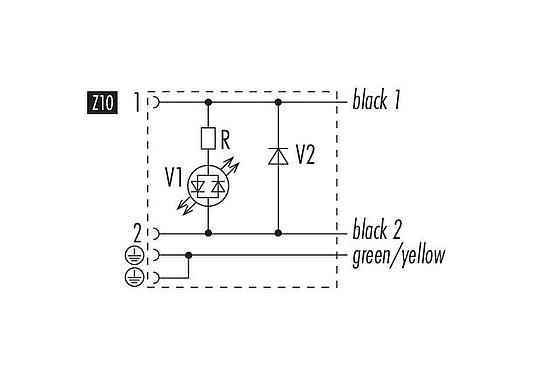

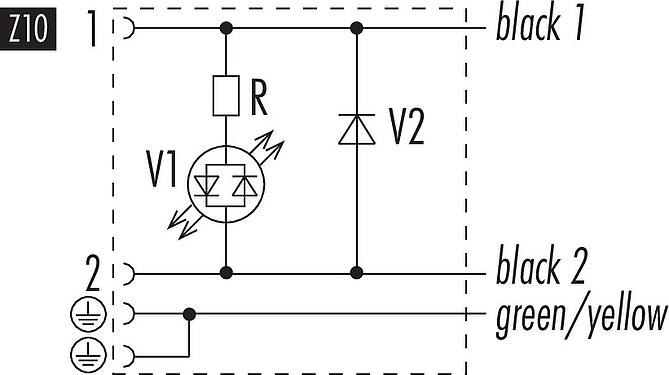

附加信息 电路 Z10
带LED的PNP
重量 (gr) 300.00
客户关税号 85444290
原产国 CZ
额定电压 24V
额定冲击电压 4000V
额定电流 10.0A
绝缘电阻 ≥ 1010 Ω
污染等级 3
过压类别 III
材料组 I
EMV合规性 非屏蔽
布线 Z10
外壳材料 PBT
接触体材料 PA
接触材料 铜锡(铜牌)
接触面 Sn (锡)
REACH SVHC None (No pollutants)
SCIP号码 f138a0e3-90a4-4499-b813-b7e0e877de36
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
RoHS 指令 2011/65/EU (EN 50581:2012)
电缆数据
更多折叠
电缆的结构
电缆直径 6.0 mm
外壳材料 PUR
软线构造 3x0.75mm
电缆颜色 黑色
其他特点
無鹵素
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  4. 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
  5. 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
  6. 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
