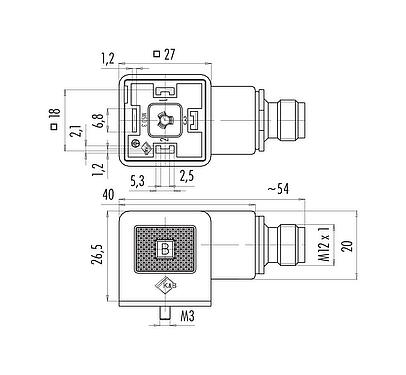

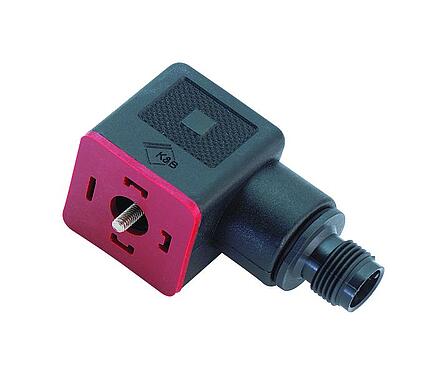

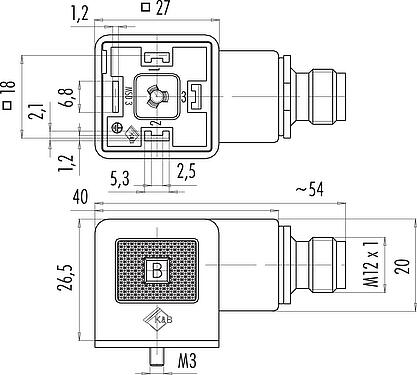

零件编号: 99 5700 00 03
适配器, 极数: 2+PE, 非屏蔽, 插拔式, IP65
A型, 系列 210, 自动化技术-电磁阀连接器
主要参数
更多折叠| 型号 | 99 5700 00 03 |
| 连接器样式 | 适配器 |
| Type standard | DIN EN 175301-803 |
| 版本 | 适配器 |
| 连接器锁定装置 | 中央螺纹式 |
| 接线方式 | 插拔式 |
| 防护等级 | IP65 |
| 导线截面积 | 最大 0.34mm² / AWG 22 |
| 工作温度 | -30 °C / 85°C |
| 插拨次数 | > 50 插拔次数 |
| 重量 (gr) | 26.19 |
| 客户关税号 | 85444290 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 60V |
| 额定冲击电压 | 800V |
| 额定电流 | 4.0A |
| 绝缘电阻 | ≥ 1010 Ω |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 外壳材料 | PA |
| 接触体材料 | PA (UL94HB) |
| 接触材料 | 铜锡（青铜)/铜锌 (黄铜) |
| 接触面 | Ni (镍) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP号码 | bfb75c3b-c452-4b30-b261-3c63fd402468 |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
符合性声明
更多折叠| 低电压指令 | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| RoHS 指令 | 2011/65/EU (EN 50581:2012) |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
