零件编号: 77 4506 4505 90708-1000

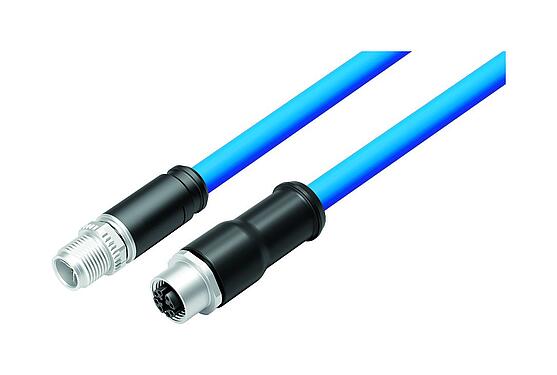

M12/M12 连接线束 针头电缆连接器 -孔头带电缆连接器, 极数: 8, 屏蔽, 预铸电缆, IP67, M12x1.0, E-beam X-FRNCL/LSNH, 蓝色, 10m
M12-X, 系列 876, 自动化技术-数据传输
主要参数
更多折叠| 型号 | 77 4506 4505 90708-1000 |
| 连接器样式 | 连接线束 针头电缆连接器 -孔头带电缆连接器 |
| 电缆长度 | 10m |
| 版本 | 连接线束 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 预铸电缆 |
| 防护等级 | IP67 |
| 导线截面积 | AWG 24/19 |
| 工作温度 | -40 °C / 85°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 101.00 |
| 客户关税号 | 85444290 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 50V (AC)/60V (DC) |
| 额定冲击电压 | 800V |
| 额定电流 | 0.5A |
| 绝缘电阻 | > 108 Ω |
| 污染等级 | 3 |
| 传输率 | CAT 7 |
| 材料组 | II |
| EMV合规性 | 屏蔽 |
材料
更多折叠| 外壳材料 | 壓鑄鋅, 鎳 |
| 接触体材料 | Polymid |
| 接触材料 | 铜锌 (黄铜)/铜锡（铜牌） |
| 接触面 | Au (金) |
| 锁紧材料 | 壓鑄鋅, 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP号码 | 2fa64594-2eb8-46fd-b3f5-93fe34a569ac |
授权/批准
更多折叠| 规范和条例 | DIN EN 61373 |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆直径 | 8.1 mm |
| 外壳材料 | E-beam X-FRNCL/LSNH |
| 电缆颜色 | 蓝色 |
| 热性能 | |
| 电缆移动温度范围从…到… | -40 °C / 90°C |
| 电缆固定温度范围从…到… | -5 °C / 50°C |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
