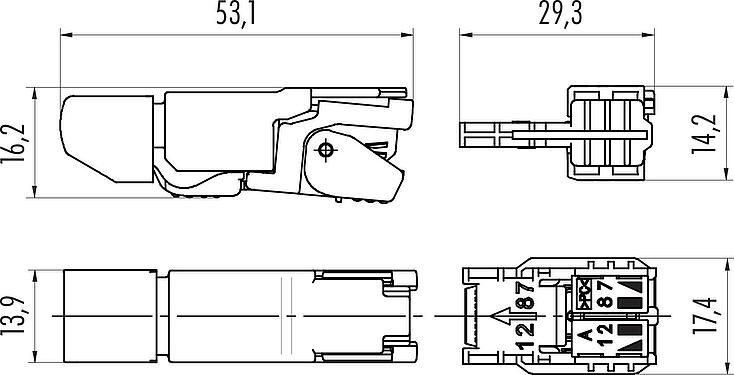

零件编号: 99 9687 805 08
RJ45 针头连接器, 极数: 8, 5.0-9.0mm, 可接屏蔽, 穿刺技术, IP20, UL
RJ45, 系列 825, 自动化技术-数据传输
主要参数
更多折叠| 型号 | 99 9687 805 08 |
| 连接器样式 | 针头连接器 |
| 版本 | 直头针头电缆连接器 |
| 连接器锁定装置 | 闭锁 |
| 接线方式 | 穿刺技术 |
| 防护等级 | IP20 |
| 导线截面积 | AWG 26-24/1, AWG 27-24/7 |
| 电缆出口直径 | 5.0-9.0mm |
| 工作温度 | -25 °C / 85°C |
| 插拨次数 | > 750 插拔次数 |
| 连接标准 | TIA 568A AWG 27 - 24 |
| 重量 (gr) | 21.00 |
| 客户关税号 | 85366990 |
| 原产国 | TW |
电气参数
更多折叠| 额定电压 | 50V |
| 额定冲击电压 | 800V |
| 额定电流 | 1.3A |
| 污染等级 | 2 |
| 传输率 | CAT 6A |
| 过压类别 | III |
| 材料组 | IIIa |
| EMV合规性 | 可接屏蔽 |
| 屏蔽连接 | 屏蔽夹紧 |
材料
更多折叠| 外壳材料 | 壓鑄鋅, 鎳 |
| 接触体材料 | PC |
| 接触材料 | 弹簧钢 |
| 接触面 | Au (金) |
| REACH SVHC |
None (No pollutants) |
| SCIP号码 | SCIP-number not available |
授权/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
