零件编号: 09 0702 700 05

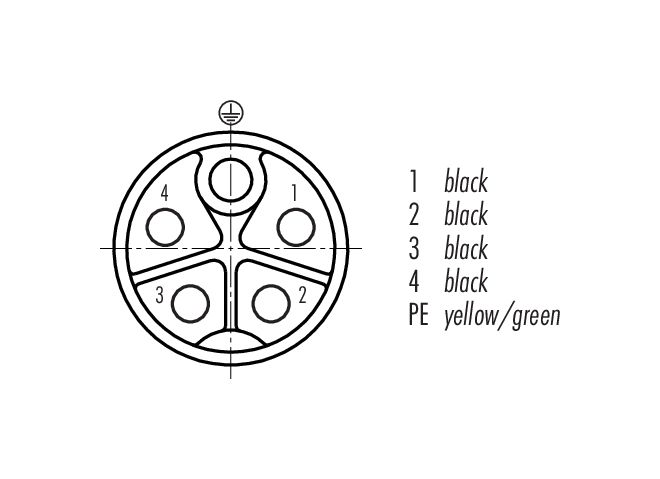

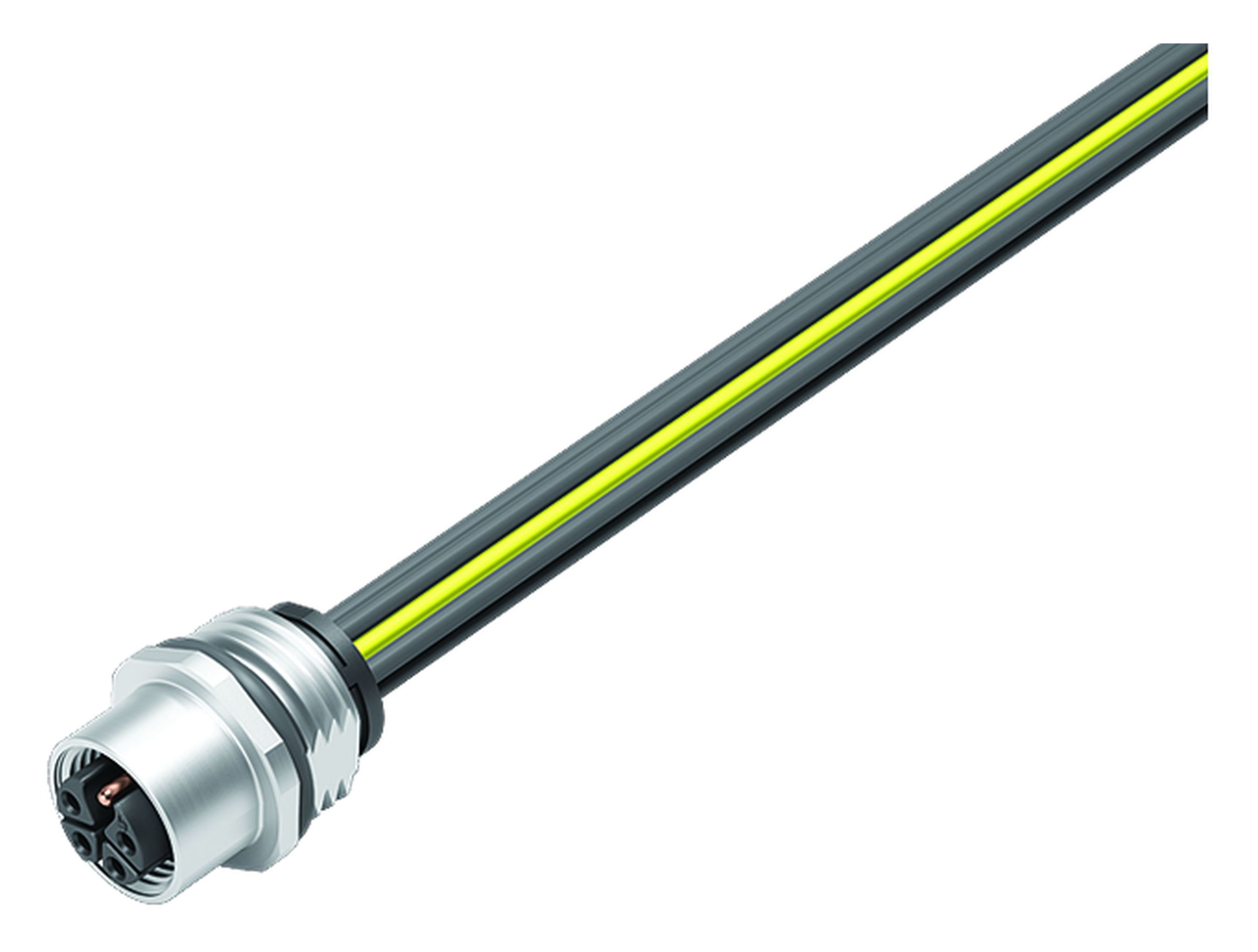

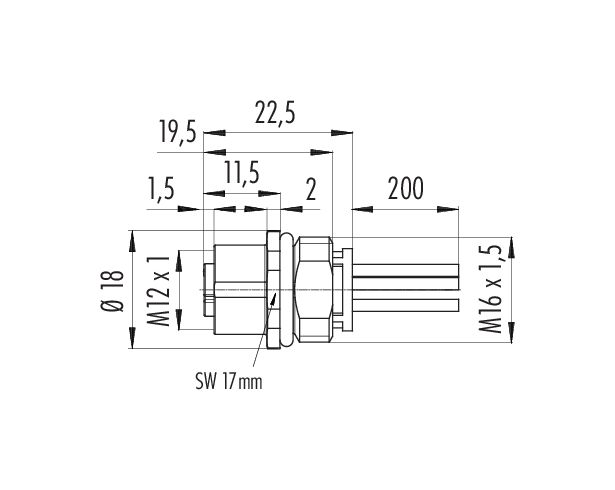

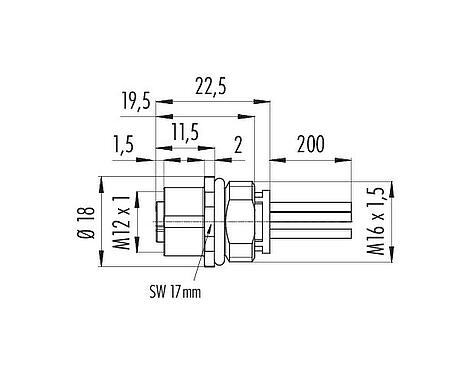

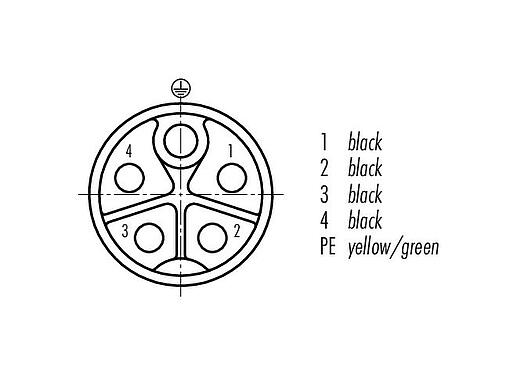

M12 孔头法兰座, 极数: 4+PE, 非屏蔽, 带导线, IP68, UL, M16x1.5
M12-K, 系列 824, 自动化技术。电压和电源供应
主要参数
更多折叠| 型号 | 09 0702 700 05 |
| 连接器样式 | 孔头法兰座 |
| Type standard | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| 版本 | 直头孔头电缆连接器 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 带导线 |
| 防护等级 | IP68 |
| 导线截面积 | AWG 16 |
| 工作温度 | -40 °C / 85°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 27.15 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 630V |
| 额定冲击电压 | 6000V |
| 额定冲击电压 UL | 6000V |
| 额定电流 | 12.0A |
| 绝缘电阻 | > 1010 Ω |
| 污染等级 | 3 |
| 过压类别 | III |
| 材料组 | II |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 外壳材料 | 铜锌 (镀镍黄铜) |
| 接触体材料 | PA |
| 接触材料 | 铜锡（铜牌） |
| 接触面 | Au (金) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP号码 | ac2337f5-1f2d-4dea-8fad-04c75c573309 |
授权/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
- 如果是带有金属螺纹环的电缆连接器，必须确保与设备连接器的PE保护触点连接。不允许在没有连接到PE触点的设备连接器之间连接电缆。用户必须确保保护接地线的连续连接。
