  4. M12 孔头法兰座, 极数: 3+PE, 非屏蔽, 带导线, IP68, M20x1.5
零件编号: 76 0442 0136 00034-0200

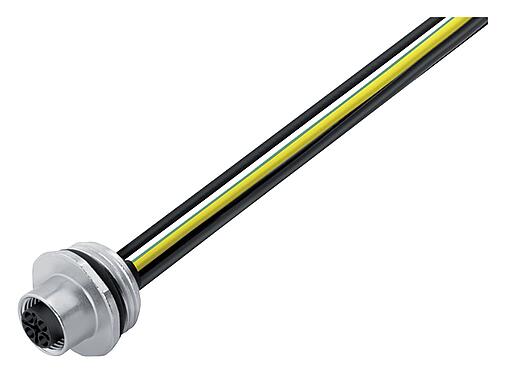

M12 孔头法兰座, 极数: 3+PE, 非屏蔽, 带导线, IP68, M20x1.5

M12-S, 系列 814, 自动化技术。电压和电源供应
产品对比
主要参数
更多折叠
型号 76 0442 0136 00034-0200
备选部件号: 09 0692 642 04
概述
请注意:在产品的老型号与新型号转换过程中, 技术规格上可能有微小的变化,详细情况请联系我们的客户,联系方式见网站右上方“联系我们”.
更多
连接器样式 孔头法兰座
Type standard DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
线长 0.2m
版本 直头孔头电缆连接器
连接器锁定装置 螺钉
接线方式 带导线
防护等级 IP68
导线截面积 1.38mm² / AWG 16
工作温度 -40 °C / 85°C
插拨次数 > 100 插拔次数
重量 (gr) 32.74
客户关税号 85369010
原产国 DE
额定电压 630V
额定冲击电压 6000V
额定电流 12.0A
污染等级 3
过压类别 III
材料组 II
EMV合规性 非屏蔽
接触体材料 PA
接触材料 铜锡(铜牌)
接触面 Au (金)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP号码 87159952-7ab1-468c-a080-5511248624be
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  4. 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
  5. 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
  6. 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
  7. 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约60 cNm)。
  8. 如果是带有金属螺纹环的电缆连接器,必须确保与设备连接器的PE保护触点连接。不允许在没有连接到PE触点的设备连接器之间连接电缆。用户必须确保保护接地线的连续连接。
