零件编号: 79 5236 33 04

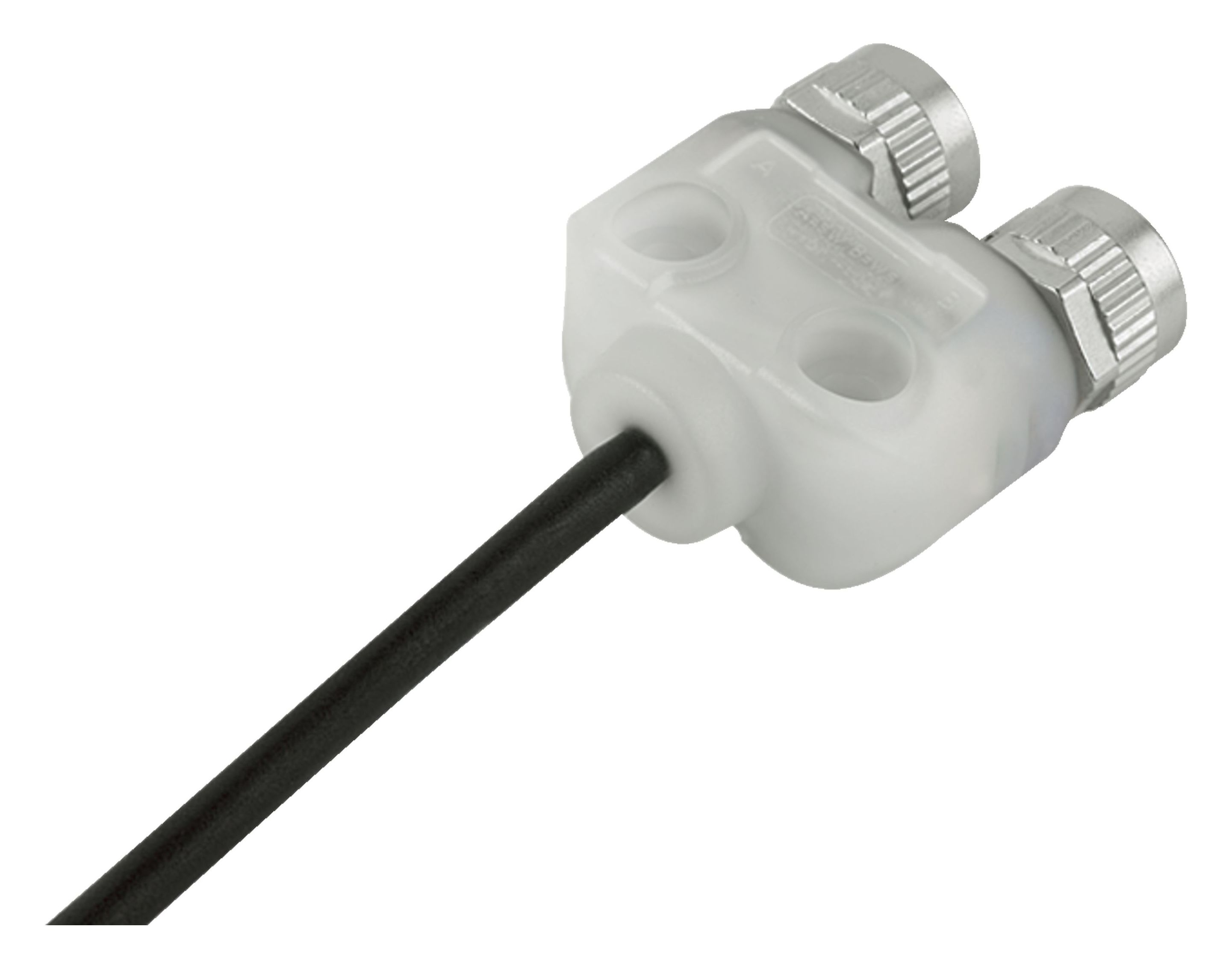

M12/M12 双分线盒,Y 型分配器, 极数: 4, 非屏蔽, 预铸电缆, IP68, UL, PUR, 黑色, 4x0.25mm², 带LED的PNP, 2m
系列 765, 自动化技术.传感器和执行器
主要参数
更多折叠| 型号 | 79 5236 33 04 |
| 连接器样式 | 双分线盒,Y 型分配器 |
| Type standard | DIN EN 61076-2-101 |
| 电缆长度 | 2m (标准长度为 1 米和 2 米。可根据要求提供其他长度） |
| 版本 | 双分线盒 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 预铸电缆 |
| 防护等级 | IP68 |
| 导线截面积 | 0.25mm² / AWG 24 |
| 工作温度 | -25 °C / 85°C |
| 插拨次数 | > 100 插拔次数 |

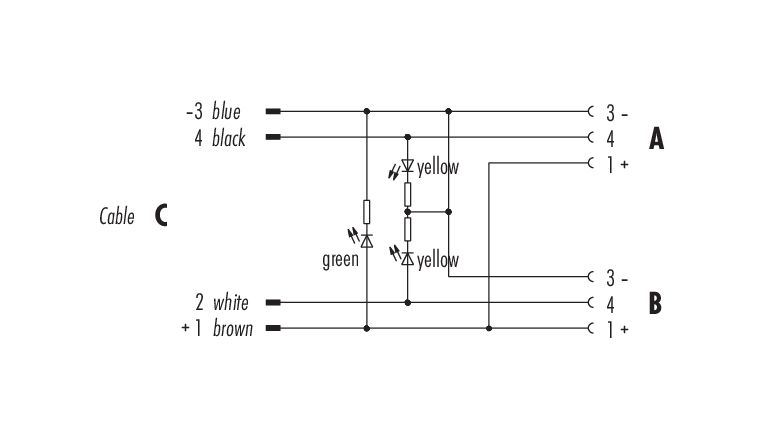

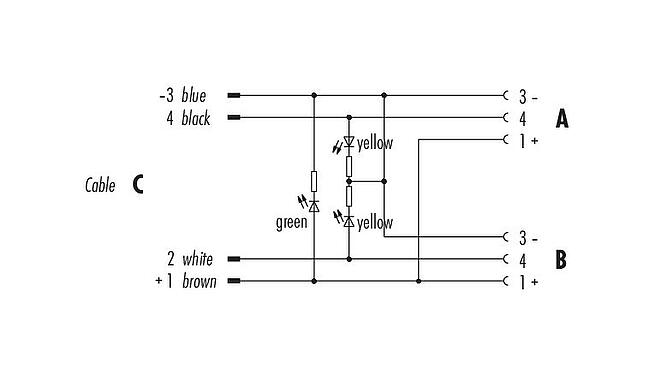

| 附加信息 | 带LED的PNP |
| 重量 (gr) | 79.00 |
| 客户关税号 | 85444290 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 30V |
| 额定冲击电压 | 800V |
| 额定电流 | 4.0A |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 外壳材料 | PUR |
| 接触体材料 | PUR |
| 接触材料 | 铜锌 (黄铜)/铜锡（铜牌） |
| 接触面 | Au (金) |
| 锁紧材料 | 壓鑄鋅, 鎳 |
| REACH SVHC |
None (No pollutants) |
| SCIP号码 | SCIP-number not available |
授权/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性声明
更多折叠| RoHS 指令 | 2011/65/EU (EN 50581:2012) |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆直径 | 4.5 mm |
| 横截面 | 4x0.25mm² |
| 外壳材料 | PUR |
| 绝缘单管线 | PVC |
| 软线构造 | 32x0.10mm |
| 电缆颜色 | 黑色 |
| 电性能 | |
| 导线电阻 | 79.9 Ω/Km (20°C) |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 5xØ |
| 可移动电缆弯曲半径 | ≥ 10xØ |
| 挠曲周期 | 30万 |
| 热性能 | |
| 电缆移动温度范围从…到… | -5 °C / 80°C |
| 电缆固定温度范围从…到… | -25 °C / 80°C |
| 其他特点 | |
| 無鹵素 | 不 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
