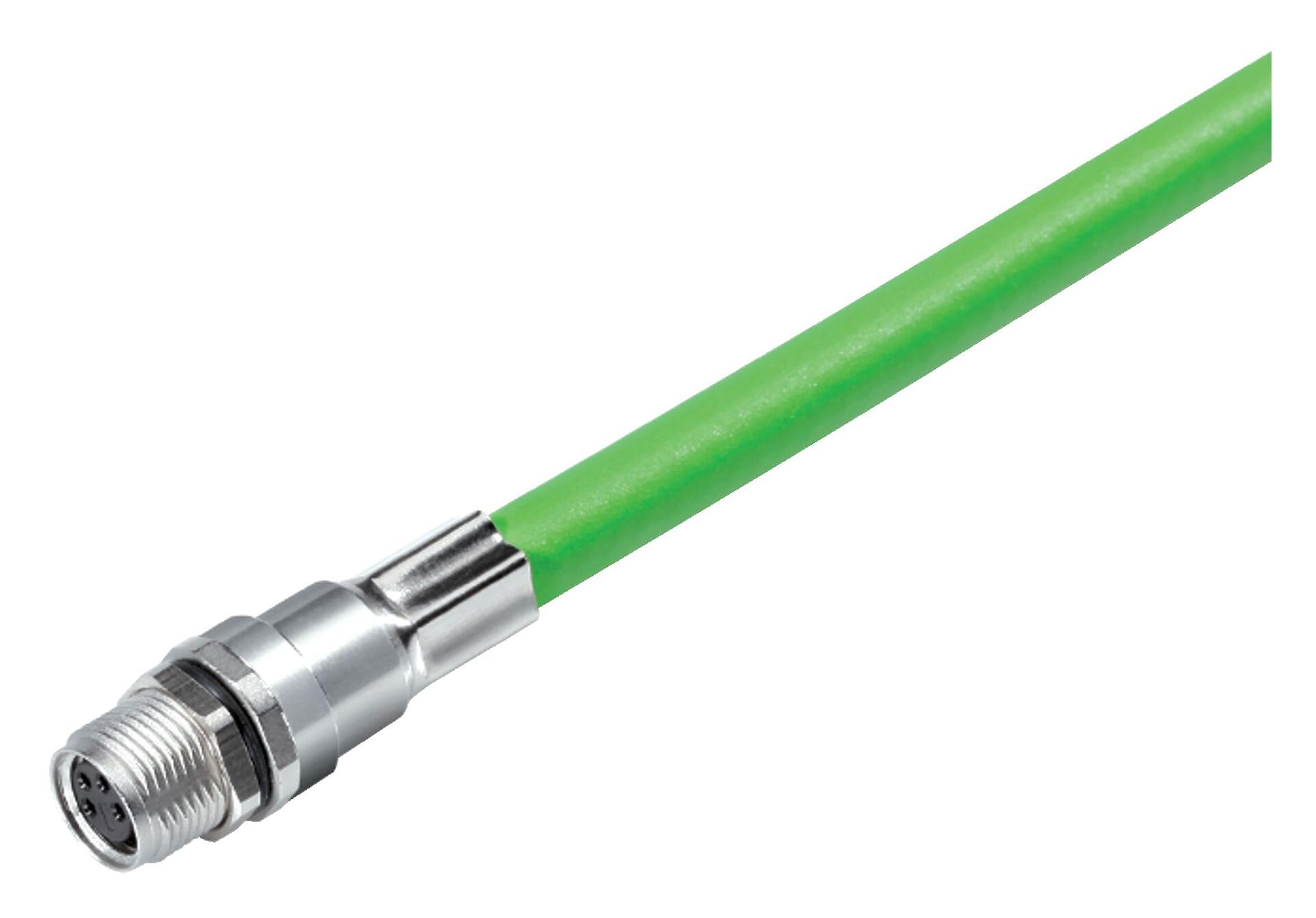

  4. M8 孔头法兰座, 极数: 4, 屏蔽, 法兰座带电缆, IP67, Ethernet, PUR, 绿色, 4xAWG 22, 0.5m
零件编号: 70 3420 005 04

M8 孔头法兰座, 极数: 4, 屏蔽, 法兰座带电缆, IP67, Ethernet, PUR, 绿色, 4xAWG 22, 0.5m

M8, 系列 718, 自动化技术.传感器和执行器
产品对比
主要参数
更多折叠
型号 70 3420 005 04
连接器样式 孔头法兰座
Type standard DIN EN 61076-2-104
电缆长度 0.5m (其他长度可应要求提供)
版本 直头孔头电缆连接器
连接器锁定装置 螺钉
接线方式 法兰座带电缆
防护等级 IP67
导线截面积 0.34mm² / AWG 22
工作温度 -40 °C / 80°C
插拨次数 > 100 插拔次数
重量 (gr) 43.00
客户关税号 85444290
原产国 DE
额定电压 50V (AC)/60V (DC)
额定冲击电压 800V
额定电流 4.0A
污染等级 3
过压类别 II
材料组 II
EMV合规性 屏蔽
屏蔽连接 壳体上的屏蔽
外壳材料 壓鑄鋅, 鎳
接触体材料 PA
接触材料 铜锡(铜牌)
接触面 Au (金)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP号码 e72aa14b-9ca8-40ce-a4d9-26ea26181f06
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
电缆数据
更多折叠
电缆的结构
电缆类型 Ethernet
横截面 4xAWG 22
外壳材料 PUR
绝缘单管线 聚烯烃
软线构造 7x0.34mm
电缆颜色 绿色
机械性能
固定电缆弯曲半径 ≥ 5xØ
可移动电缆弯曲半径 ≥ 15xØ
挠曲周期 > 10 x Ø (200万)
允许的加速度 2米/s²
水平位移 5米/s²时 -> 5米
垂直位移 5米/s²时 -> 5米
位移速度 ≤ 200米/分钟(水平距离5米)
热性能
电缆移动温度范围从…到… -20 °C / 60°C
电缆固定温度范围从…到… -40 °C / 80°C
其他特点
無鹵素
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  4. 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
  5. 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
  6. 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
  7. 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约50 cNm)。
