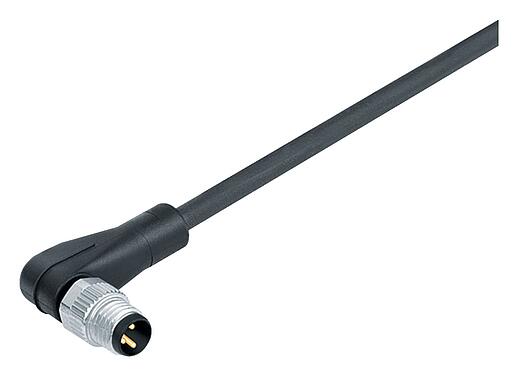

  4. M8 弯角针头电缆连接器, 极数: 12, 非屏蔽, 预铸电缆, IP67, UL, PUR, 黑色, 12xAWG 28, 5m
零件编号: 77 3403 0000 50012-0500

M8 弯角针头电缆连接器, 极数: 12, 非屏蔽, 预铸电缆, IP67, UL, PUR, 黑色, 12xAWG 28, 5m

M8, 系列 718, 自动化技术.传感器和执行器
(标准长度为 2 米和 5 米 可根据要求提供其他长度)
产品对比
主要参数
更多折叠
型号 77 3403 0000 50012-0500
连接器样式 弯角针头电缆连接器
Type standard DIN EN 61076-2-104
电缆长度 5m (标准长度为 2 米和 5 米 可根据要求提供其他长度)
版本 弯角针头电缆连接器
连接器锁定装置 螺钉
接线方式 预铸电缆
防护等级 IP67
导线截面积 0.09mm² / AWG 28
工作温度 -25 °C / 85°C
插拨次数 > 100 插拔次数
重量 (gr) 66.00
客户关税号 85444290
原产国 DE
额定电压 30V
额定冲击电压 500V
额定电流 1.0A
污染等级 2
过压类别 II
材料组 I
EMV合规性 非屏蔽
外壳材料 PUR
接触体材料 PUR
接触材料 铜锌 (黄铜)
接触面 Au (金)
锁紧材料 壓鑄鋅, 鎳
REACH SVHC CAS 7439-92-1 (Lead)
SCIP号码 b6442880-fa25-445f-96dc-593c7bb5a813
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
RoHS 指令 2011/65/EU (EN 50581:2012)
电缆数据
更多折叠
电缆的结构
电缆直径 4.8 mm
横截面 12xAWG 28
外壳材料 PUR
绝缘单管线 PP
软线构造 19x0.078mm
电缆颜色 黑色
电性能
导线电阻 239 Ω/Km (20°C)
机械性能
固定电缆弯曲半径 ≥ 5xØ
可移动电缆弯曲半径 ≥ 10xØ
挠曲周期 >500万
允许的加速度 5米/s²
水平位移 5米
垂直位移 2米
位移速度 在5米的水平路徑上 -> 200米/分钟
热性能
电缆移动温度范围从…到… -25 °C / 90°C
电缆固定温度范围从…到… -40 °C / 90°C
其他特点
無鹵素
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 为防止意外打开连接器,当使用在有触碰危险的电压的电路中时,必须用合适的氰基丙烯酸酯粘合剂将外壳和连接器头之间的螺纹固定。这不适用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV电路中使用的连接器。
  4. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  5. 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
  6. 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
  7. 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
  8. 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约40 cNm)。
