零件编号: 77 3408 3405 50004-0100

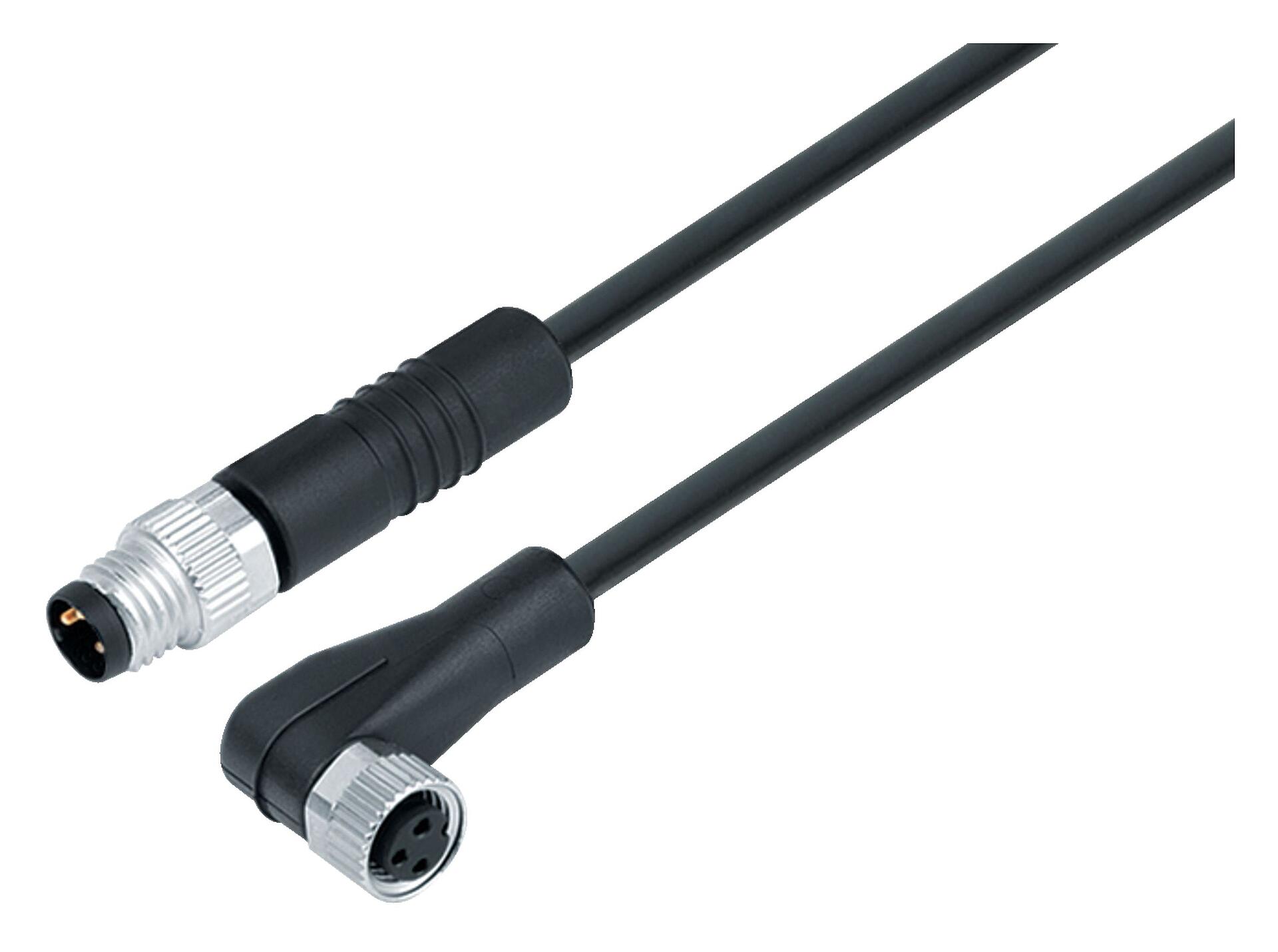

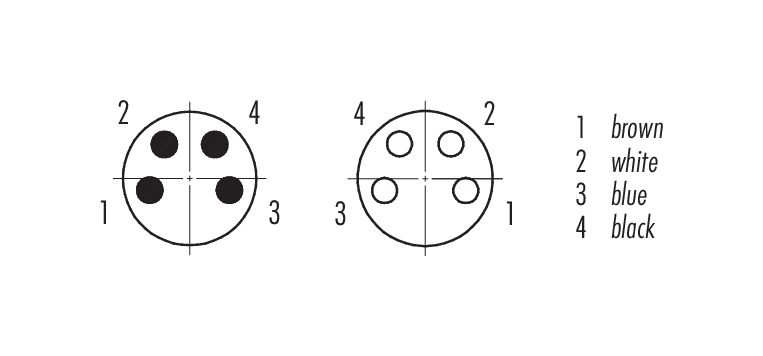

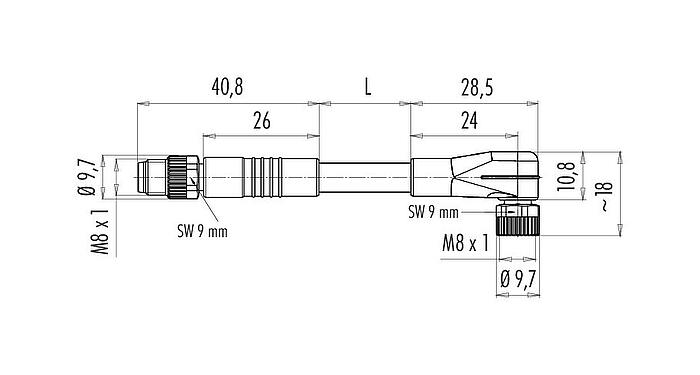

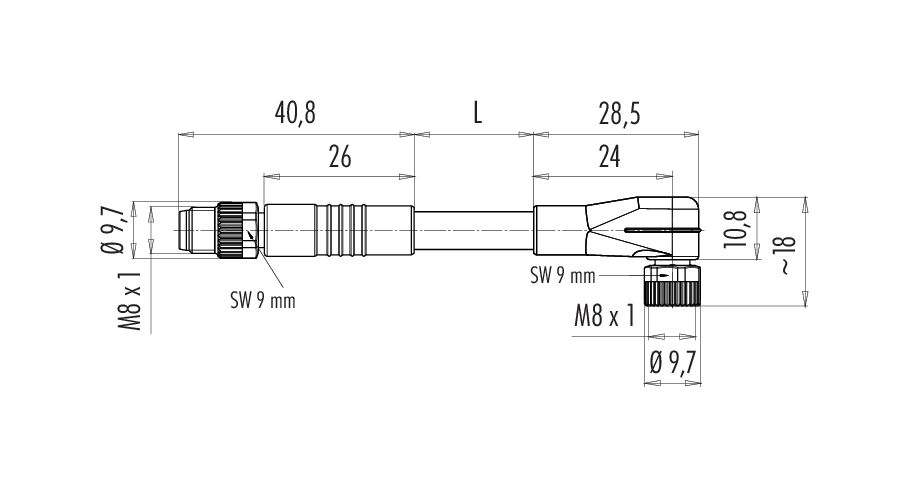

M8/M8 连接线束 针头电缆连接器-孔头弯角电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP67, UL, PUR, 黑色, 4x0.34 mm², 1m
M8, 系列 718, 自动化技术.传感器和执行器
主要参数
更多折叠| 型号 |
77 3408 3405 50004-0100
备选部件号: 79 5037 10 04
|
| 连接器样式 | 连接线束 针头电缆连接器-孔头弯角电缆连接器 |
| Type standard | DIN EN 61076-2-104 |
| 电缆长度 | 1m (标准长度为 1 米和 2 米。可根据要求提供其他长度） |
| 版本 | 连接线束 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 预铸电缆 |
| 防护等级 | IP67 |
| 导线截面积 | 0.34mm² / AWG 22 |
| 工作温度 | -25 °C / 85°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 29 |
| 客户关税号 | 85444290 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 50V (AC)/60V (DC) |
| 额定冲击电压 | 800V |
| 额定电流 | 1.0A |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 外壳材料 | PUR |
| 接触体材料 | PUR |
| 接触材料 | 铜锌 (黄铜)/铜锡（铜牌） |
| 接触面 | Au (金) |
| 锁紧材料 | 壓鑄鋅, 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP号码 | f15c7eaf-9152-423d-bb51-87b73a421d63 |
授权/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性声明
更多折叠| RoHS 指令 | 2011/65/EU (EN 50581:2012) |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆直径 | 5.3 mm |
| 横截面 | 4x0.34 mm² |
| 外壳材料 | PUR |
| 绝缘单管线 | PVC |
| 软线构造 | 14x0.15mm |
| 电缆颜色 | 黑色 |
| 电性能 | |
| 导线电阻 | 60 Ω/Km (20°C) |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 7.5xØ |
| 可移动电缆弯曲半径 | ≥ 15xØ |
| 水平位移 | ≥ 5米 |
| 垂直位移 | ≥ 5米 |
| 热性能 | |
| 电缆移动温度范围从…到… | -15 °C / 80°C |
| 电缆固定温度范围从…到… | -30 °C / 80°C |
| 其他特点 | |
| 無鹵素 | 是 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约40 cNm）。
