零件编号: 86 6119 1100 00003

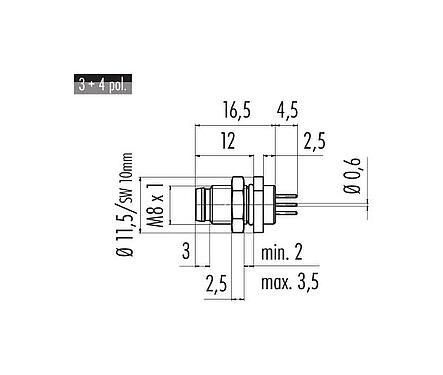

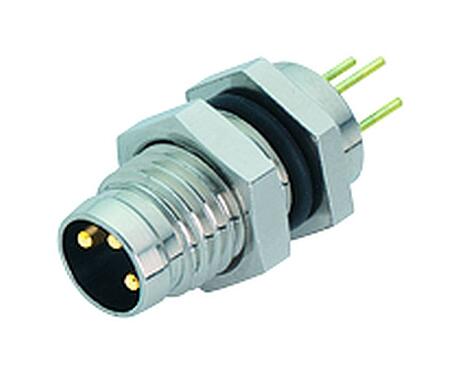

M8 针头法兰座, 极数: 3, 非屏蔽, THT, IP67, UL, 板前固定

M8, 系列 718, 自动化技术.传感器和执行器
产品对比
主要参数
更多折叠
型号 86 6119 1100 00003
备选部件号: 09 3403 81 03
概述
请注意:在产品的老型号与新型号转换过程中, 技术规格上可能有微小的变化,详细情况请联系我们的客户,联系方式见网站右上方“联系我们”.
更多
连接器样式 针头法兰座
Type standard DIN EN 61076-2-104
版本 直头针头电缆连接器
连接器锁定装置 螺钉

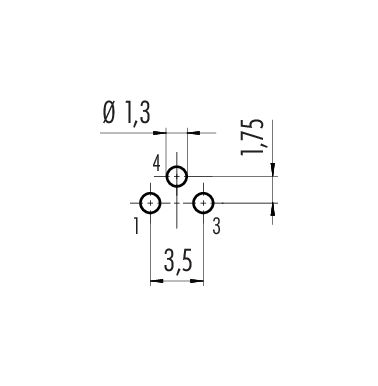

接线方式 THT
防护等级 IP67
工作温度 -40 °C / 85°C
插拨次数 > 100 插拔次数
重量 (gr) 4.23
客户关税号 85369010
原产国 DE
额定电压 50V (AC)/60V (DC)
额定冲击电压 1500V
额定电流 4.0A
污染等级 3
过压类别 II
材料组 II
EMV合规性 非屏蔽
外壳材料 铜锌 (镀镍黄铜)
接触体材料 PA 黑色
接触材料 铜锌 (黄铜)
接触面 Au (金)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP号码 c27ce2fc-f332-4afc-9eb8-34ff2237d022
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
安全提示
  1. 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
  2. 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
  3. 用于有触电危险电压的电路中的连接器,只能由受过电气工程培训的人员安装和使用,或在其监督下安装和使用,同时考虑到适用的规定和标准。
  4. 用户必须采取适当的安全防范措施,以确保连接器不能意外断开
  5. 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时,插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息,请参见 "技术信息 "下载中心。
  6. 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
  7. 为了将电缆接头与设备接头锁紧,螺纹环要用 "手拧紧"(约50 cNm)。
