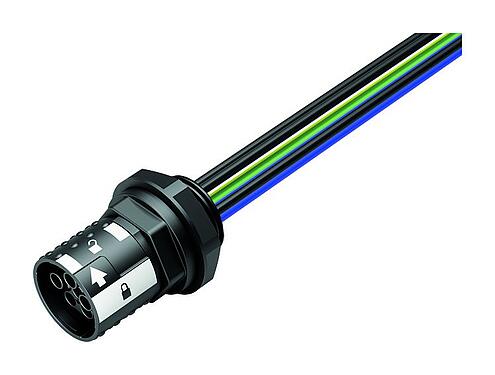

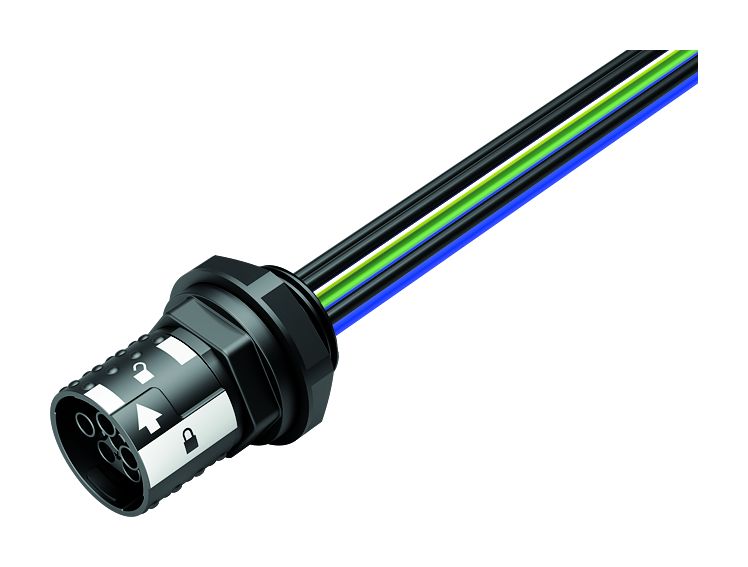

零件编号: 09 6112 150 06

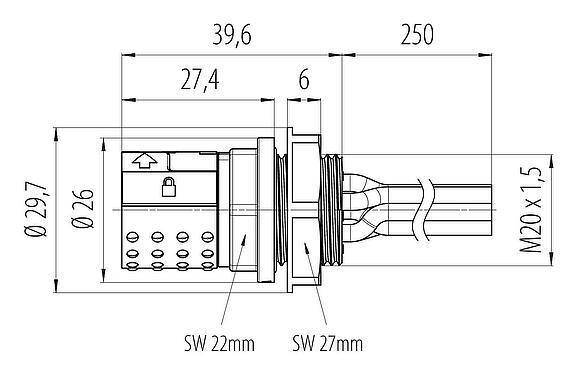

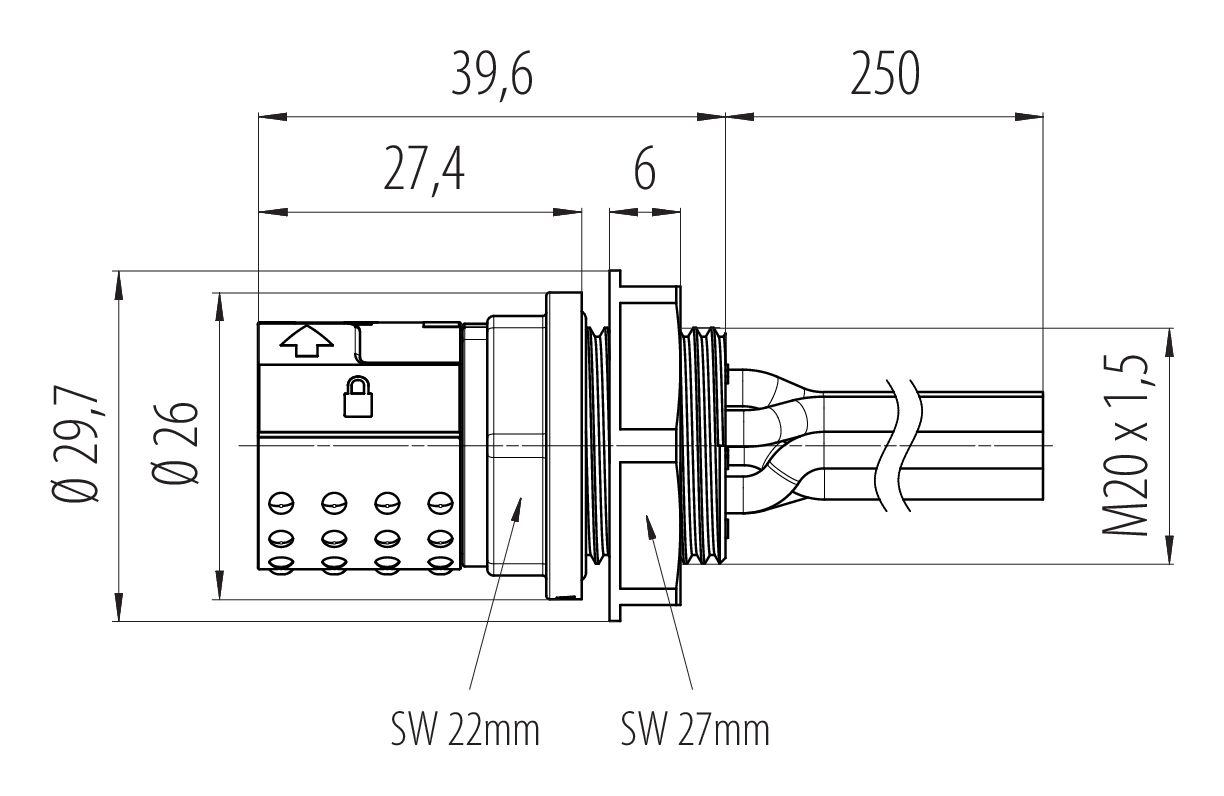

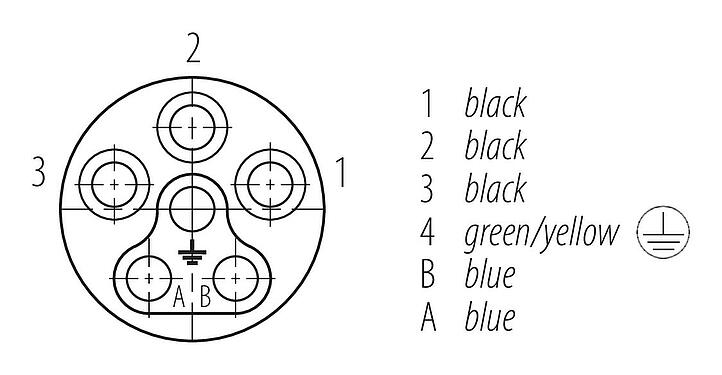

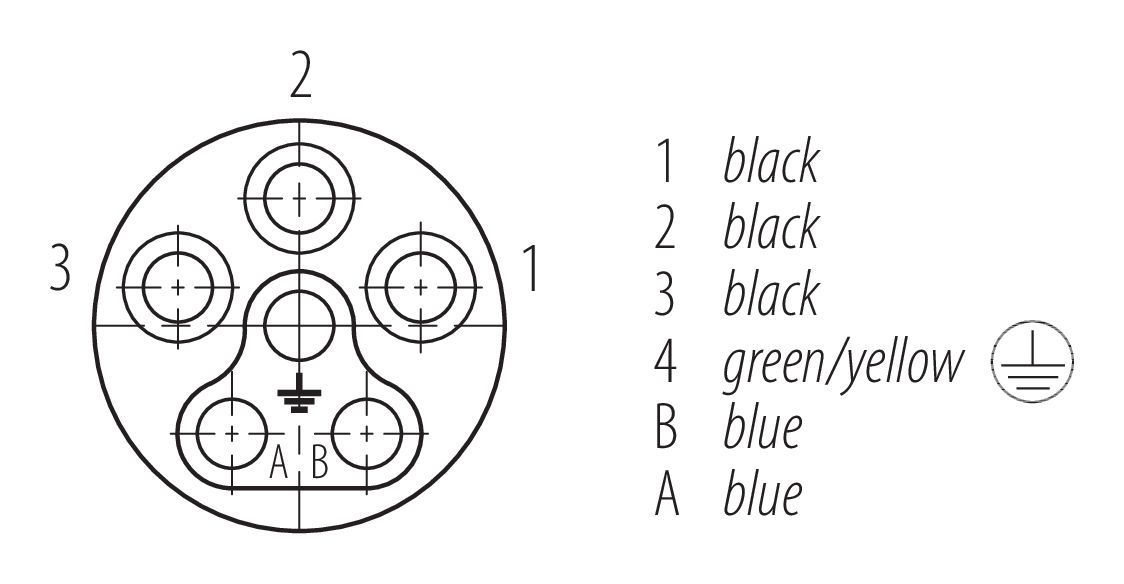

卡扣式 孔头法兰座, 极数: 6 (3+PE+2), 不屏蔽, 带导线, IP66/IP67, UL, M20x1.5
PBC15, 系列 615, 电源连接器
主要参数
更多折叠| 型号 | 09 6112 150 06 |
| 连接器样式 | 孔头法兰座 |
| 线长 | 0.15m |
| 版本 | 面板安装连接器 |
| 连接器锁定装置 | 卡扣式 |
| 接线方式 | 带导线 |
| 防护等级 | IP66/IP67 |
| 导线截面积 | 1.50mm² / AWG 16 |
| 工作温度 | -25 °C / 90°C |
| 插拨次数 | > 500 插拔次数 |
| 重量 (gr) | 0.00 |
| 客户关税号 | 85369010 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 电源：600 V，信号电源：63 V |
| 额定冲击电压 | 电源：6000 V，信号：1500 V |
| 污染等级 | 3 |
| 过压类别 | III |
| 材料组 | II |
| EMV合规性 | 不屏蔽 |
材料
更多折叠| 外壳材料 | PA (UL94HB) |
| 接触体材料 | PA |
| 接触材料 | 铜合金 |
| 接触面 | Ag (银） |
| 材料密封 | 丁腈橡胶 |
| SCIP号码 | SCIP-number not available |
授权/批准
更多折叠| 批准书 | UL |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
