99 4202 14 07 | binder Power RD24 Kabeldose, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接（压接触点必须单独订购）, IP67, UL, ESTI+, VDE, PG 13.5

菜单

菜单

宾德连接器产品
电源连接器
RD24 电源
RD24 直头孔头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接（压接触点必须单独订购）, IP67, UL, ESTI+, VDE, PG 13.5

插图 99 4202 14 07 - RD24 直头孔头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接（压接触点必须单独订购）, IP67, UL, ESTI+, VDE, PG 13.5 — 插图

3D视图 99 4202 14 07 - RD24 直头孔头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接（压接触点必须单独订购）, IP67, UL, ESTI+, VDE, PG 13.5 — 3D视图

衰减特性 99 4202 14 07 - RD24 直头孔头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接（压接触点必须单独订购）, IP67, UL, ESTI+, VDE, PG 13.5 — 衰减特性

组件图纸 99 4202 14 07 - RD24 直头孔头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接（压接触点必须单独订购）, IP67, UL, ESTI+, VDE, PG 13.5 — 组件图纸

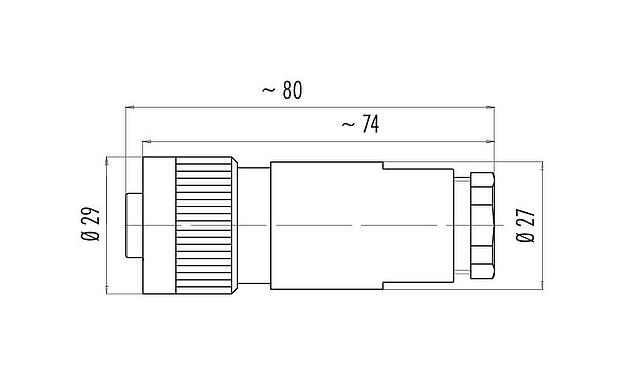

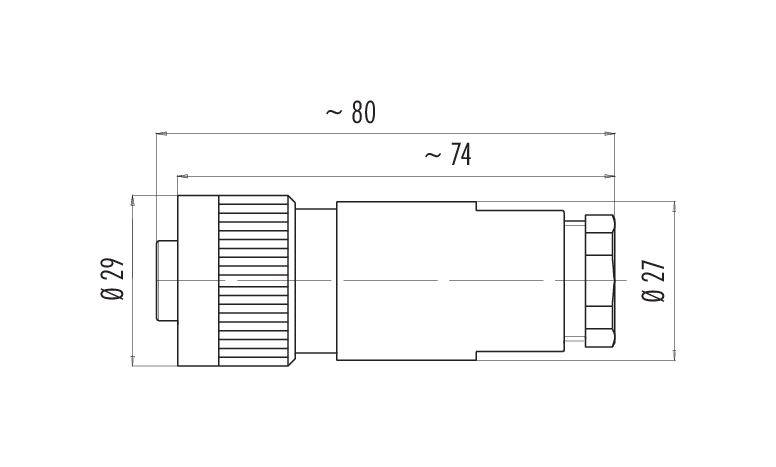

比例图 99 4202 14 07 - RD24 直头孔头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接（压接触点必须单独订购）, IP67, UL, ESTI+, VDE, PG 13.5 — 比例图

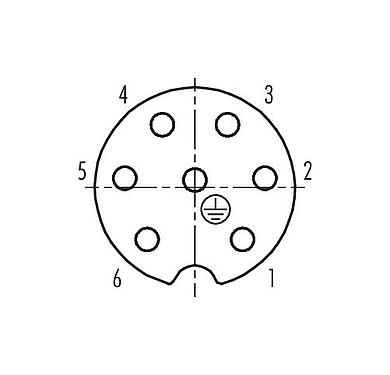

联系安排 (外掛程式側) 99 4202 14 07 - RD24 直头孔头电缆连接器, 极数: 6+PE, 10.0-12.0mm, 非屏蔽, 压接（压接触点必须单独订购）, IP67, UL, ESTI+, VDE, PG 13.5 — 联系安排 (外掛程式側)

型号	99 4202 14 07
连接器样式	直头孔头电缆连接器
版本	直头孔头电缆连接器
连接器锁定装置	螺钉
接线方式	压接（压接触点必须单独订购）
防护等级	IP67
导线截面积	点击这里了解更多信息
电缆出口直径	10.0-12.0mm
工作温度	-40 °C / 100°C
插拨次数	> 500 插拔次数
重量 (gr)	37.11
客户关税号	85369010
原产国	DE

额定电压	250V
额定冲击电压	4000V
额定电流	10A (8A UL)
绝缘电阻	≥ 10¹⁰ Ω
污染等级	3
过压类别	III
材料组	III
EMV合规性	非屏蔽

接触体材料	PBT (UL94V-0)
接触材料	取决于压接点 (附件)
接触面	Ag (银）
REACH SVHC	None (No pollutants)
SCIP号码	SCIP-number not available

批准书	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

低电压指令	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

报告这一页的错误

安全提示

连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
为防止意外打开连接器，当使用在有触碰危险的电压的电路中时，必须用合适的氰基丙烯酸酯粘合剂将外壳和连接器头之间的螺纹固定。这不适用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV电路中使用的连接器。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。

下载

技术参数 99 4202 14 07

CE 符合性声明

低电压指令

UKCA 符合性声明

CAD 数据

选择您喜欢的格式
