零件编号: 08 3087 000 000
极数: 4 核心, 屏蔽, 标准, PUR, 黑色 (RAL 9005), 4x0.34 mm², 100m
PUR电缆, 系列 769, 电缆
主要参数
更多折叠| 型号 |
08 3087 000 000
备选部件号: 52 0603 000
|
| 电缆长度 | 100m (其他长度可应要求提供) |
| 版本 | 电缆 |
| 重量 (gr) | 3509.00 |
| 客户关税号 | 85444995 |
| 原产国 | DE |
电气参数
更多折叠| EMV合规性 | 屏蔽 |
材料
更多折叠| REACH SVHC |
None (No pollutants) |
| SCIP号码 | SCIP-number not available |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-90 |
| ETIM 9.0 | EC002638 |
电缆数据

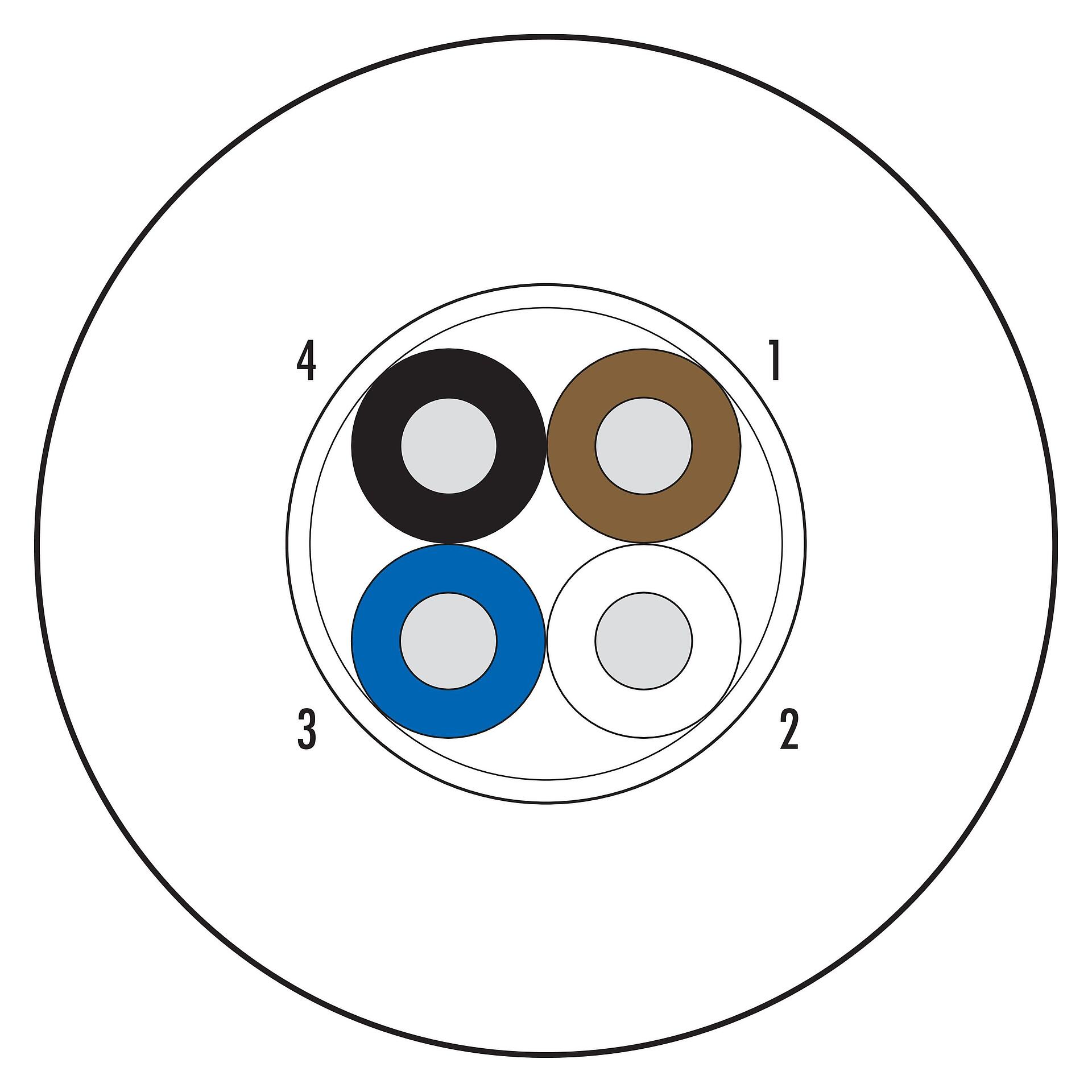

更多折叠| 电缆的结构 | |
| 电缆类型 | 标准 |
| 电缆直径 | 4.7 mm |
| 横截面 | 4x0.34 mm² |
| 外壳材料 | PUR |
| 绝缘单管线 | 无卤素 PP9Y |
| 软线构造 | 42x0.10mm |
| 电缆颜色 | 黑色 (RAL 9005) |
| 电性能 | |
| 电缆绝缘电阻 | ≤ 7x10¹⁵ Ωxcm |
| 工作电压 | 300V AC, 根据 UL 規格 Page 20549 或 21198使用（不用于大电流用途） |
| 电缆测试电压 | ≥2000V 有效 |
| 导线电阻 | 60 Ω/Km (20°C) |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 5xØ |
| 可移动电缆弯曲半径 | ≥ 10xØ |
| 挠曲周期 | > 200万 |
| 允许的加速度 | 5米/s²+1米/s² |
| 水平位移 | 5米/s²时 -> 5米 |
| 垂直位移 | 5米/s²时 -> 2米 |
| 位移速度 | 在5米的水平路徑上 -> 200米/分钟 |
| 热性能 | |
| 电缆移动温度范围从…到… | -25 °C / 90°C (UL+80°C) |
| 电缆固定温度范围从…到… | -50 °C / 90°C (UL+80°C) |
| 其他特点 | |
| 無鹵素 | 是 |
