零件编号: 08 3186 000 000
极数: 8 核心, 非屏蔽, 标准, PUR, 黑色 (RAL 9005), 信号: 2x2x1.0mm² (AWG 18)+电源: 3x2.5mm²+PEx2.5mm² (AWG14), 100m
PUR电缆, 系列 769, 电缆
主要参数
更多折叠| 型号 |
08 3186 000 000
备选部件号: 52 0743 000
|
| 电缆长度 | 100m (其他长度可应要求提供) |
| 版本 | 电缆 |
| 重量 (gr) | 16866.00 |
| 客户关税号 | 85444995 |
| 原产国 | DE |
电气参数
更多折叠| EMV合规性 | 非屏蔽 |
材料
更多折叠| REACH SVHC |
None (No pollutants) |
| SCIP号码 | SCIP-number not available |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
电缆数据

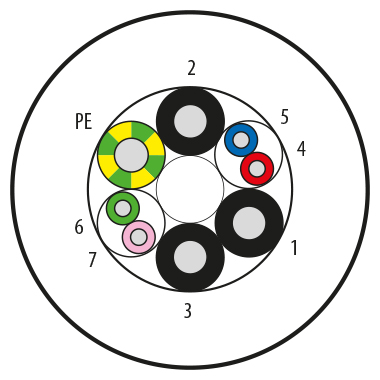

更多折叠| 电缆的结构 | |
| 电缆类型 | 标准 |
| 电缆直径 | 12.3 mm |
| 横截面 | 信号: 2x2x1.0mm² (AWG 18)+电源: 3x2.5mm²+PEx2.5mm² (AWG14) |
| 外壳材料 | PUR |
| 绝缘单管线 | PP |
| 软线构造 | 2x0.75mm²/7x0.14mm² |
| 电缆颜色 | 黑色 (RAL 9005) |
| 电性能 | |
| 电缆绝缘电阻 | 400 Ω/Km |
| 工作电压 | 600V |
| 电缆测试电压 | 4kV |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 4xØ |
| 可移动电缆弯曲半径 | ≥ 7.5xØ |
| 热性能 | |
| 电缆移动温度范围从…到… | -20 °C / 85°C (+105°C) |
| 电缆固定温度范围从…到… | -40 °C / 85°C (+105°C) |
| 其他特点 | |
| 無鹵素 | 是 |
